SAFETRON 7700

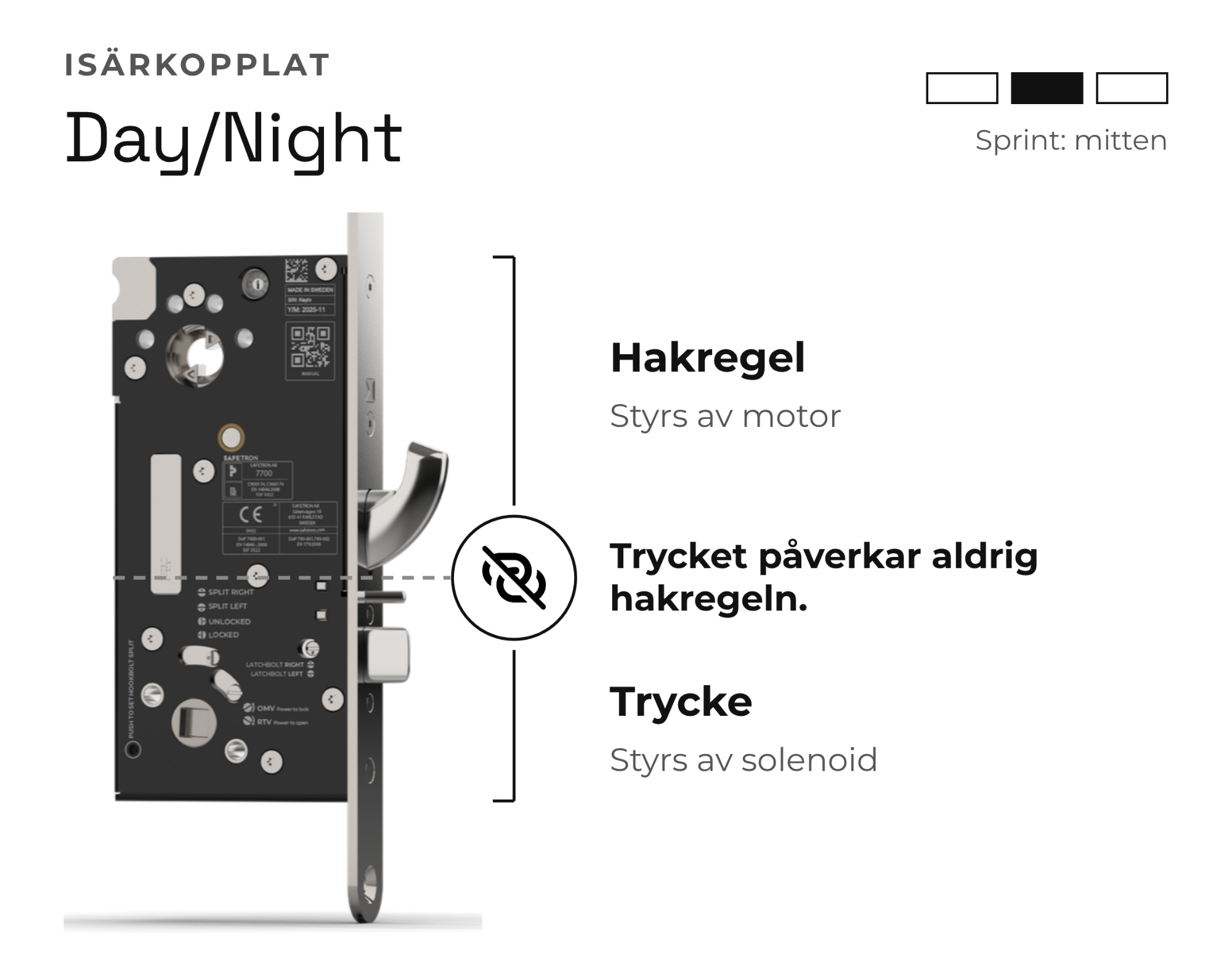

I Day/Night-läget är hakregel och trycke mekaniskt isärkopplade – och styrs elektroniskt var för sig. Hakregeln styrs av låsets inbyggda motor och fungerar som natt- och säkerhetslås, kopplad till larmsystemet eller annan för verksamheten väsentlig funktion. Den nedre delen fungerar som daglås och styrs av låsets integrerade solenoid – teknik hämtad från eltryckeslåset SL630.

Trycket påverkar aldrig hakregeln. Samma dörr kan därför ge nödutrymning, passerkontroll och dörrautomatik under verksamhetstid, och låsklass 3, 4 och 5 när hakregeln låser ut nattetid – utan att kraven i skyddsklass 1–3 åsidosätts.

• Övre delen – motoriserad hakregel, styrs av låsets inbyggda motor.
• Nedre delen – daglås, styrs av låsets inbyggda solenoid.

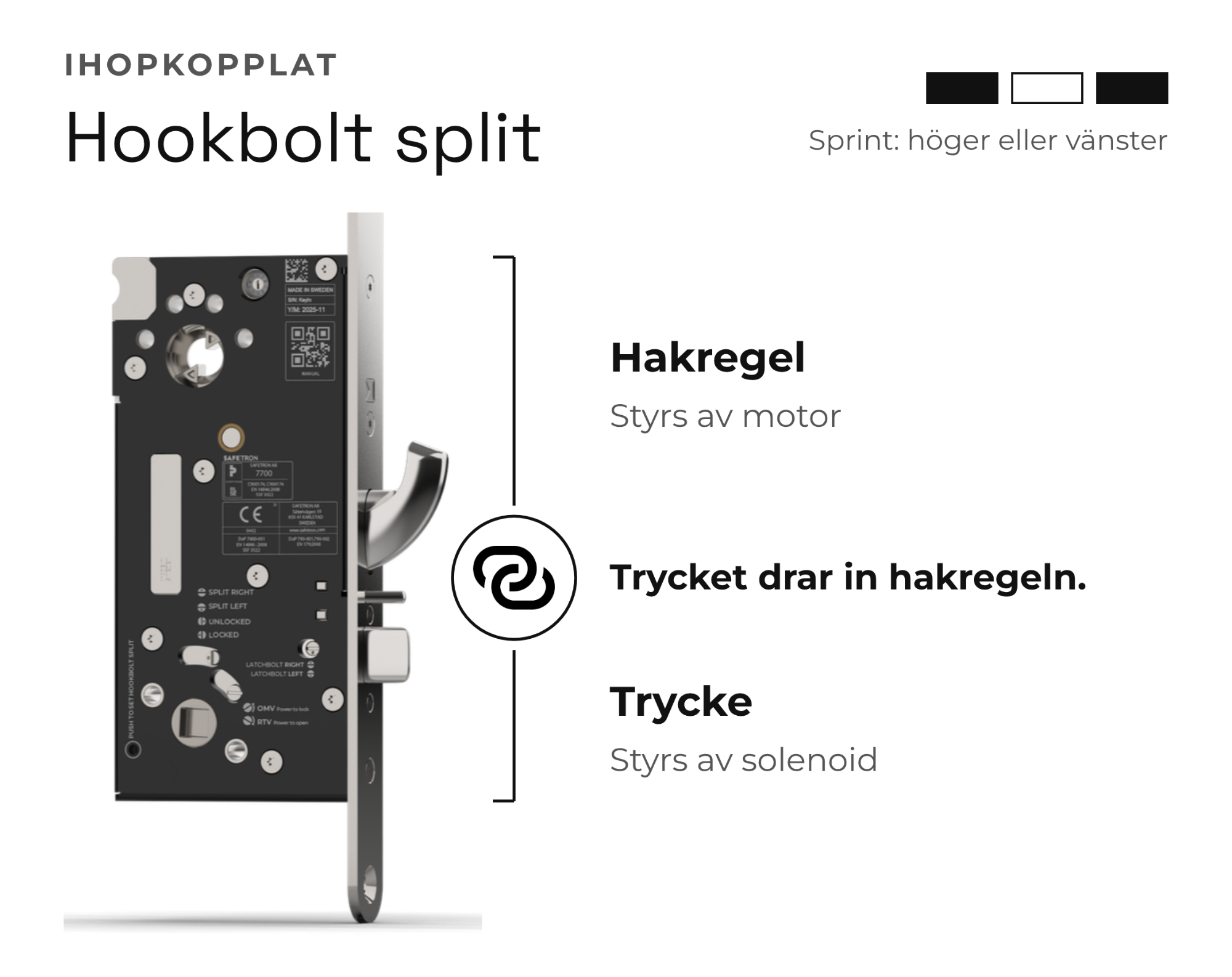

Funktionen ställs mekaniskt med en skjutbar sprint i låshuset med tre lägen: höger, day/night och vänster. Höger eller vänster ger Hookbolt split.

Manipulationsskyddad funktionsändring

Hookbolt split ställs enkelt vid installationen. Funktionsändringen kräver två samtidiga moment vilket gör att inställningen inte kan ändras av obehöriga. Funktionsskruvarna på sidan av låset ställer enbart tryckets aktivering och kan aldrig ändra hakregelns koppling till trycket. En delbar borrskyddsplåt som klär in hela eller halva låshuset medföljer alltid.

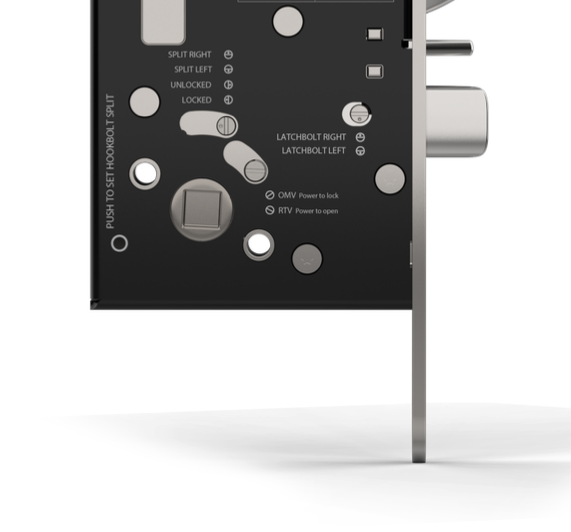

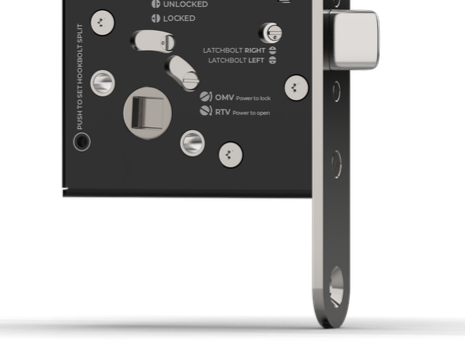

Tryckesfunktionen ställs med två patenterade funktionsväljare i låshuset. Båda vrids med spårskruvmejsel och har bestämda lägen med ett tydligt klick.

Den övre väljaren ställer den elektroniskt styrda tryckesfunktionen:

SPLIT HÖ, SPLIT VÄ

Insidans trycke är alltid mekaniskt tillkopplat och medger utpassering utan elektronisk aktivering. Sidan väljs efter dörrens hängning.

LÅST

Båda tryckena är låsta och elektroniskt kontrollerade. Passerkontroll krävs från båda sidor, till exempel med dubbla kortläsare.

OLÅST

Båda tryckena är mekaniskt påkopplade, till exempel i olåsta branddörrar med tillgänglighetskrav eller under byggtid.

Fallkolven i motorlås 7700 bygger på samma patenterade fallkolv som i eltryckeslåset SL630. Det innebär att fallkolven har stöd för dörrautomatik genom elektrisk aktivering. Fallkolven blir mekaniskt spärrad via förreglingskolven och kan sedan frigöras via aktivering på dedikerad plint i styrenheten.

Fallkolven är alltid spärrad strömlöst och är certifierad för brandigenhållning i brandteknisk klass E/EI 120 (120 min).

OBS!

Vid upplåsning av hakregel förblir fallkolven spärrad tills separat aktivering via dedikerad plint i styrenheten frigör fallkolvens spärrmekanism. Detta säkerställer brandintegriteten i dörrmiljön.

Motorlås i 7000-serien får en ny anslutningslogik där två anslutningar till motorlåset erbjuds - samtidigt.

Standardanslutning

Sker via snabbkontakt på anslutningskabel C09 vilken erhålls i 10 respektive 25 meters längder. Kabeln klickar in i motorlåset och ger en snabb och enkel installation.

Snabbplint

Motorlåset är också utrustat med en snabbplint som endast kräver skalade ledare, denna plint används med fördel i dörrmiljöer med befintligt kablage eller vid långa kabellängder.

Snabbplinten kan dessutom användas för att koppla ihop två 7000-motorlås i samma dörr genom en kabel mellan motorlåsen och dörrens låskassetter. Anslutning till styrenheten via ett av motorlåsen genom en anslutningskabel och en karmöverföring. Detta kräver att låsen ställs i olika adresser via den inbyggda fysiska switchen för adressändring.

Motorlåsets konstruktion ger också möjligheten att via cylinderroddaren dels låsa in hakregeln men också frigöra fallkolven vilket gör att dörren kan öppnas från utsidan enbart genom att använda en nyckel. Detta är användbart i exempelvis skaldörrar som är försedda med s.k. blindad utsida och en låscylinder.

Fysisk switch för adressändring

Motorlås i 7000-serien är försedda med en fysiskt switch där adressen för låset ställs. Vid låsinstallation ställs rätt adress för t.ex. en integrerad installation mot passersystem, eller vid flera motorlås i samma dörr - utan att motorlåset behöver strömsättas. Vid ett senare tillfälle kan sedan behörig tekniker färdigställa driftsättningen utan att behöva plocka ut motorlåset från dörren.

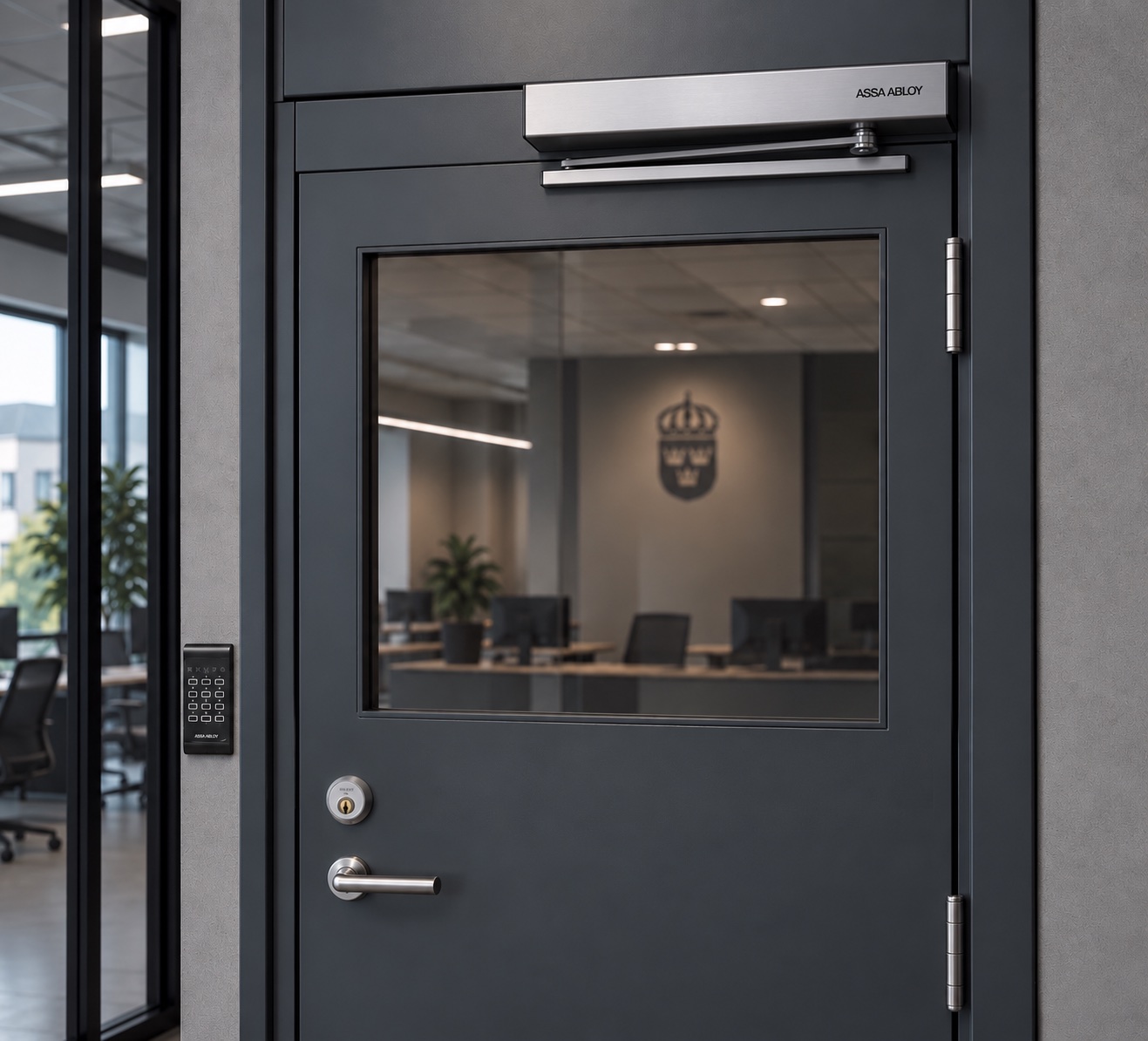

Utöver vanliga dörrmiljöer i skola, vård, kontor, industri och flerbostadshus är 7700 utvecklat för miljöer där kraven är som högst – myndigheter, känsliga anläggningar, kritisk infrastruktur och andra samhällsviktiga verksamheter.

• Låsklass 2A, 2B, 3, 4 och 5 – upp till RC6 som enda lås
• Hakregel och trycke som kan styras elektroniskt individuellt
• Bibehållen låsning vid strömavbrott
• Nödöppningsknapp / nödterminal (KAC) med dubbla kortläsare
• Krypterad kommunikation, OSDP® med 128-bitars AES
• Utvecklad och tillverkad i Sverige

Kompakt och okrypterad styrenhet med grundfunktionerna, upp till låsklass 2B.

Den mest avancerade styrenheten – upp till fem motorlås med åtta programmerbara ingångar och tolv programmerbara utgångar. Utökad hantering av dörrautomatik som samlar logiken mellan motorlås, passersystem, armbågskontakter och dörrautomatik.
