Motorlås
SAFETRON 7500
Helt ny generation motorlås med maximal prestanda och låsklass 5.
SAFETRON 7500 är ett hakregelmotorlås med maximal mekanisk prestanda och en del av den nya 7000-serien. Låset är certifierat i låsklass 2A, 2B, 3, 4 och 5 och kan användas som enda lås i dörrar upp till RC6 hos utvalda dörrproducenter.
7500 är avsett för nattlåsning i dörrar som också har ett daglås, eller som enda lås i till exempel entrépartier utan krav på brandigenhållning som förses med draghandtag och/eller dörrautomatik.
SAFETRON 7500 är lämplig som nattlåsning eller som enda lås i entrépartier med draghandtag och dörrautomatik – i kontor, skola, vård, industri och flerbostadshus, liksom i myndigheter, känsliga anläggningar och kritisk infrastruktur där den mekaniska säkerheten inte får kompromissas.
Höjdpunkter
- 01Låsklass 2A, 2B, 3, 4 och 5
- 02Kraftfull hakregel – upp till RC6 som enda lås
- 03Hakregeln låser upp på under 0,1 sekunder
- 04Stöd för dörrautomatik
- 05Nödutrymning enligt SS-EN 179:2008 med nödbeslag 795
- 06Plug-and-play-installation
- 07Kompatibel med styrenhet CU Mini, CU1 och CU2
- 08OSDP® via RS-485, 128-bitars AES-kryptering
- 09Fysisk switch för adressändring
- 10Bedömd hos Byggvarubedömningen
Kraftfull hakregel
7000-serien har en helt nyutvecklad hakregel. Tack vare konstruktionen och låsets inbyggda förstärkningar klarar låset låsklass 2A, 2B, 3, 4 och 5 och RC2–6 som enda låsenhet i dörren – lämpligt för högsäkerhetsapplikationer inom både privat och offentlig sektor. Hakregeln har distinkta ändlägen via en fjäderbelastad lösning som ger tydlig feedback till användaren.
Samma hakregel används i alla tre låsen i 7000-serien, och den mekaniska prestandan är densamma oavsett vilken styrenhet låset används med.
| Låshus | Klass | Värde |
|---|---|---|
| 7500 | Låsklass | 2A, 2B, 3, 4, 5 |
| 7500 | Skyddsklass | 1, 2, 3 |
| 7500 | RC | 1, 2, 3, 4, 5, 6 |
Snabb upplåsning
Hakregeln låser upp på under 0,1 sekunder. Det säkerställer driftsäkerheten i högfrekventa dörrar och gör att motorlåset fungerar sömlöst tillsammans med dörrautomatik – dörren är upplåst och redo innan automatiken öppnar.
Anslutning efter dörrens förutsättningar
Motorlås i 7000-serien får en ny anslutningslogik där två anslutningar till motorlåset erbjuds - samtidigt.
Standardanslutning
Standardanslutningen sker via snabbkontakt med anslutningskabel C09 vilken erbjuds i 10 respektive 25 meters längder. Kabeln klickar in i motorlåset och ger en snabb och enkel installation.
Snabbplint
Motorlåset är också utrustat med en snabbplint som endast kräver skalade ledare, denna plint används med fördel i dörrmiljöer med befintligt kablage eller vid långa kabellängder.
Snabbplinten kan dessutom användas för att koppla ihop två 7000-motorlås i samma dörr genom en kabel mellan motorlåsen och dörrens låskassetter. Anslutning till styrenheten via ett av motorlåsen genom en anslutningskabel och en karmöverföring. Detta kräver att låsen ställs i olika adresser via den inbyggda fysiska switchen för adressändring.

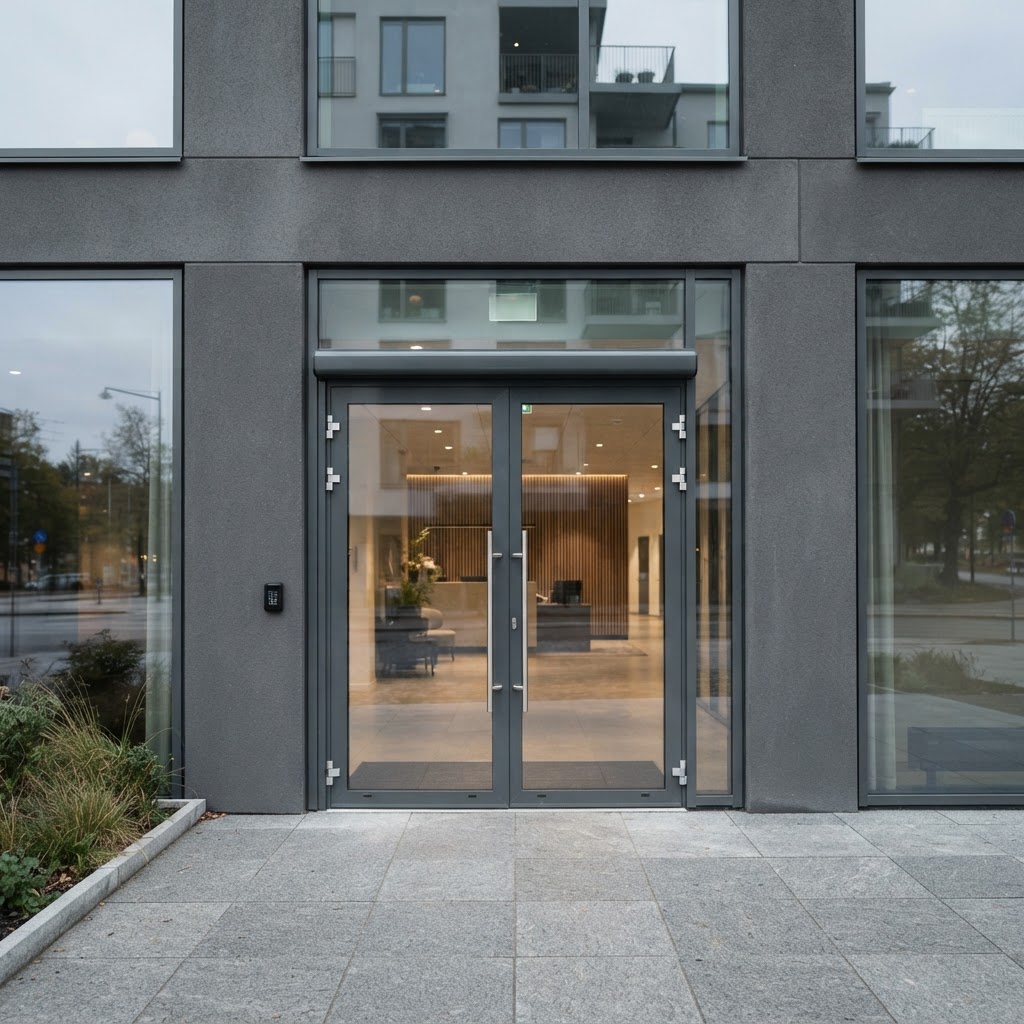

Exempel: 7500 i ett entréparti med dörrautomatik
Dörren
Entréparti med draghandtag och dörrautomatik, utan krav på brandigenhållning.
Därför 7500
- Hakregelmotorlås i låsklass 5.
- Kan användas som enda lås i dörren.
- Används i dörrar utan brandkrav.
- Stöd för dörrautomatik.
Konfiguration
Enda lås i dörren. Med CU2 låser styrenheten upp hakregeln innan dörrautomatiken aktiveras, så att dörren alltid är redo att öppnas.
Tillbehör
Styrenhet CU Mini, CU1 eller CU2. Nödbeslag 795.
7500 som extralås
7500 kan kombineras med SAFETRON 7600 i samma dörr – ett eller två 7500 som extralås när 7600 inte är ställt i Hookbolt split. Låsen kan dela anslutning via snabbplinten och ställs då på olika adresser.
Styrning efter dörrens förutsättningar
Motorlåsen i 7000-serien kan styras med CU Mini, CU1 eller CU2. Valet av styrenhet anpassas efter dörrmiljöns krav på säkerhet, funktion och komplexitet.
Från enkel och kostnadseffektiv styrning till fullt programmerbara lösningar för avancerade dörrmiljöer ger samtliga alternativ samma mekaniska prestanda. Det gör att styrningen kan väljas efter dörrens faktiska behov – utan att kompromissa med låsets mekaniska egenskaper.
| Styrenhet | Ingångar | Utgångar | Antal lås | Krypterad |
|---|---|---|---|---|
| CU Mini | 2 | 3 | 1 | Nej |
| CU1 | 4 | 6 | 1 | Ja |
| CU2 | 8 | 12 | 5 | Ja |
Styrenhet CU Mini
| Ingångar | Utgångar | Antal lås | Krypterad | Maximal låsklass |
|---|---|---|---|---|
| 2 | 3 | 1 | Nej | Låsklass 2B |
Kompakt och okrypterad styrenhet med grundfunktionerna, upp till låsklass 2B. Två ingångar för aktivering av hakregel och fallkolv, och tre utgångar för regelläge, dörrstatus och bypass (trycke).
| Funktion | Beskrivning |
|---|---|
| Aktivering | Hakregel |
| Aktivering | Fallkolv |
| Utgång | Regel ute/inne |
| Utgång | Dörr öppen/stängd |
| Utgång | Bypass (trycke) |
Styrenhet CU1
| Ingångar | Utgångar | Antal lås | Krypterad | Maximal låsklass |
|---|---|---|---|---|
| 4 | 6 | 1 | Ja | Låsklass 5 |
Programmerbar styrenhet för ett motorlås som ingår i 7000-seriens kompletta satsförpackningar. Fyra ingångar och sex utgångar, krypterad, upp till låsklass 5. Färdiga profiler och stöd för dörrautomatik, brandlarmsstyrning och återinrymning.
Styrenhet CU2
| Ingångar | Utgångar | Antal lås | Krypterad | Maximal låsklass |
| 8 | 12 | 5 | Ja | Låsklass 5 |
Den mest avancerade styrenheten – upp till fem motorlås med åtta programmerbara ingångar och tolv programmerbara utgångar. Utökad hantering av dörrautomatik som samlar logiken mellan motorlås, passersystem, armbågskontakter och dörrautomatik.
Ny hantering av dörrautomatik i CU2
Med CU2 ansluts armbågskontakterna direkt till styrenheten, medan dörrautomatiken endast behöver strömförsörjning och en aktiveringskabel från CU2.
Utpassering via armbågskontakt: CU2 låser först upp hakregeln, därefter aktiveras dörrautomatiken. Vid inpassering via armbågskontakt krävs först en giltig aktiveringssignal från passersystemet innan motsvarande öppningssekvens kan genomföras.
CU2 säkerställer därmed att motorlåset alltid är upplåst och redo innan dörrautomatiken får öppna dörren. Säkerhetslogiken flyttas från dörrautomatiken till styrenheten vilket förenklar installation, kabeldragning och gränsdragning – samtidigt som säkerhetskritisk styrning kan hållas på säker sida.
Funktionen kan konfigureras genom ett stort antal variabler, t.ex. att armbågskontakten behöver hållas intryckt i X sekunder innan aktivering eller att insida också kräver giltig aktivering från passersystem.
Resultatet är säkrare och bättre hantering av låsstyrning i kombination med dörrautomatik – och en tydligare gränsdragning mellan låsstyrning och dörrautomatik.
