Motorlås
SAFETRON 7600
Ställbar Hookbolt split, fallkolv för dörrautomatik och brandklass E/EI 120. Låsklass 2A, 2B, 3, 4 och 5.
SAFETRON 7600 är ett hakregelmotorlås med patenterad fallkolv för dörrautomatik och ställbar Hookbolt split. Det tillhör den nya 7000-serien, som kombinerar marknadens främsta mekaniska prestanda med smarta funktioner och ett flexibelt system av styrenheter.
Beroende på konfiguration är 7600 certifierat i låsklass 2A, 2B, 3, 4 och 5.
SAFETRON 7600 används med fördel som enda lås i högfrekventa dörrar med krav på split-funktion, dörrautomatik och brandigenhållning – i kontor, skola, vård, industri och flerbostadshus. Med Hookbolt split avaktiverat kan låset användas med dubbla kortläsare eller kombineras med ett eller två 7500 som extralås i dörren.
Höjdpunkter
- 01Låsklass 2A, 2B, 3, 4 och 5
- 02Kraftfull hakregel – upp till RC6 som enda lås
- 03Fallkolv med stöd för dörrautomatik, brandklass E/EI 120
- 04Hookbolt split på eller av (höger, vänster, av)
- 05Inaktivt trycke på utsidan när hakregeln är utlåst
- 06Listtrycksteknik – samma kraft vid 0 som vid 100 kg listtryck
- 07Cylindern drar in både hakregel och fallkolv
- 08Nödutrymning enligt SS-EN 179:2008 med nödbeslag 793, 794 eller 795
- 09Plug-and-play-installation
- 10Kompatibel med styrenhet CU Mini, CU1 och CU2
- 11OSDP® via RS-485, 128-bitars AES-kryptering
- 12Fysisk switch för adressändring
- 13Bedömd hos Byggvarubedömningen
Flexibel split-funktion
7600 har en ställbar Hookbolt split som bestämmer om insidans trycke ska dra in hakregeln. Inställningen görs direkt i låset – samma lås passar därför flera dörrmiljöer och låsklasser:
- Låsklass 2A – vred på insidan. Vredet manövrerar hakregel och fallkolv från insidan. Hookbolt split behöver inte vara ställd.
- Låsklass 2B – Hookbolt split höger eller vänster. Insidans trycke manövrerar både hakregel och fallkolv, och dörren öppnas inifrån med trycket. Sidan väljs efter dörrens hängning.
- Låsklass 3, 4 och 5 – Hookbolt split av. Trycket hanterar enbart fallkolven, som ett klassiskt hakregelmotorlås med fallkolv. Utan Hookbolt split kan låset även användas med dubbla kortläsare eller kombineras med ett eller två 7500 som extralås.
Oavsett inställning ger den kraftfulla hakregeln mycket hög mekanisk prestanda – låset kan användas som enda låsenhet i dörrar upp till RC6 hos utvalda dörrproducenter.
Manipulationsskyddad funktionsändring
Hookbolt split ställs enkelt vid installationen. Funktionsändringen kräver två samtidiga moment vilket gör att inställningen inte kan ändras av obehöriga. En delbar borrskyddsplåt som klär in hela eller halva låshuset medföljer alltid.
Stöd för dörrautomatik
Fallkolven i motorlås 7600 bygger på samma patenterade fallkolv som i eltryckeslåset SL630. Det innebär att fallkolven har stöd för dörrautomatik genom elektrisk aktivering. Fallkolven blir mekaniskt spärrad via förreglingskolven och kan sedan frigöras via aktivering på dedikerad plint i styrenheten.
Fallkolven är alltid spärrad strömlöst och är certifierad för brandigenhållning i brandteknisk klass E/EI 120 (120 min).
OBS!
Vid upplåsning av hakregel förblir fallkolven spärrad tills separat aktivering via dedikerad plint i styrenheten frigör fallkolvens spärrmekanism. Detta säkerställer brandintegriteten i dörrmiljön.
Kraftfull hakregel
7000-serien har en helt nyutvecklad hakregel. Tack vare konstruktionen och låsets inbyggda förstärkningar klarar låset låsklass 2A, 2B, 3, 4 och 5 och RC2–6 som enda låsenhet i dörren. Hakregeln har distinkta ändlägen via en fjäderbelastad lösning som ger tydlig feedback till användaren.
| Låshus | Klass | Värde |
|---|---|---|
| 7600 | Låsklass | 2A, 2B, 3, 4, 5 |
| 7600 | Skyddsklass | 1, 2, 3 |
| 7600 | RC | 1, 2, 3, 4, 5, 6 |
Anslutning efter dörrens förutsättningar
Motorlås i 7000-serien får en ny anslutningslogik där två anslutningar till motorlåset erbjuds - samtidigt.
Standardanslutning
Standardanslutningen sker via snabbkontakt med anslutningskabel C09 vilken erbjuds i 10 respektive 25 meters längder. Kabeln klickar in i motorlåset och ger en snabb och enkel installation.
Snabbplint
Motorlåset är också utrustat med en snabbplint som endast kräver skalade ledare, denna plint används med fördel i dörrmiljöer med befintligt kablage eller vid långa kabellängder.
Snabbplinten kan dessutom användas för att koppla ihop två 7000-motorlås i samma dörr genom en kabel mellan motorlåsen och dörrens låskassetter. Anslutning till styrenheten via ett av motorlåsen genom en anslutningskabel och en karmöverföring. Detta kräver att låsen ställs i olika adresser via den inbyggda fysiska switchen för adressändring.
Listtrycksteknik - elektriskt och mekaniskt
Den unika konstruktionen i 7000-serien gör att motorlåset kan öppnas även vid mycket höga nivåer av listtryck – både vid elektrisk aktivering och vid mekanisk utpassering.
Tack vare fallkolvens konstruktion belastas hakregeln aldrig av dörrens listtryck. Den inbyggda listtryckstekniken är dessutom mekaniskt sammankopplad med tryckesmekaniken vilket innebär att kraften som krävs för att öppna dörren är oförändrad oavsett om dörren belastas med 0 eller 100 kg listtryck.
Resultatet är en unik användarupplevelse när dörrar är lika enkla och naturliga att öppna även under hög belastning.
Inaktivt trycke vid utlåst hakregel
Tryckesmekaniken är mekaniskt sammankopplad med hakregelns läge. När hakregeln är utlåst är utsidans trycke inaktivt i split-läge, och i läge av är båda tryckena inaktiva. Först när hakregeln låser in kopplas tryckesmekaniken in och trycket kan öppna fallkolven. Utsidans trycke kan alltså aldrig påverka en utlåst hakregel.
Cylinder drar in både hakregel och fallkolv
Via cylinderroddaren kan hakregeln låsas in och fallkolven frigöras, så att dörren kan öppnas från utsidan enbart genom att manövrera låscylindern. Användbart i till exempel skaldörrar utan trycke på utsidan.
Fysisk switch för adressändring
Motorlås i 7000-serien är försedda med en fysiskt switch där adressen för låset ställs. Vid låsinstallation ställs rätt adress för t.ex. en integrerad installation mot passersystem, eller vid flera motorlås i samma dörr - utan att motorlåset behöver strömsättas. Vid ett senare tillfälle kan sedan behörig tekniker färdigställa driftsättningen utan att behöva plocka ut motorlåset från dörren.

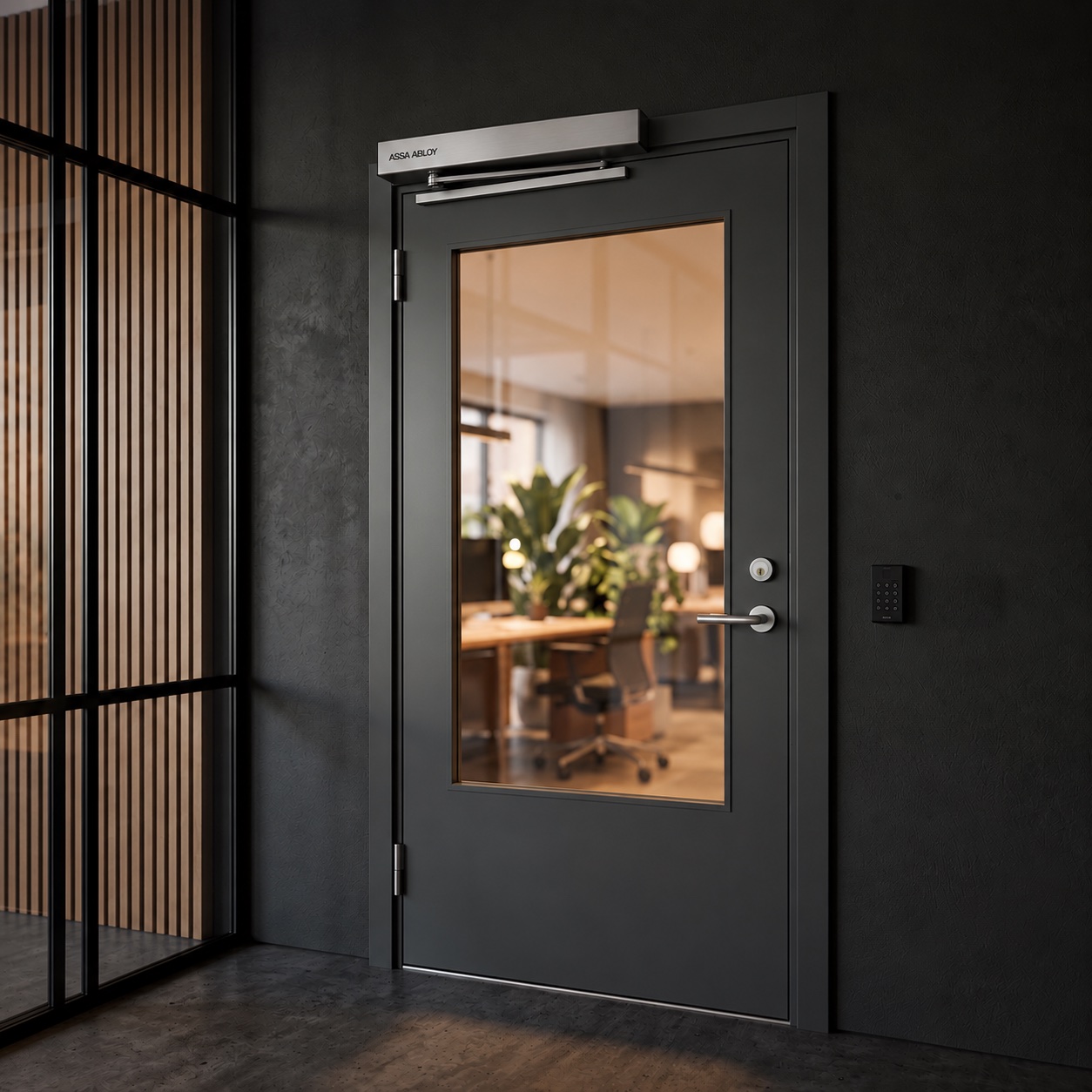

Exempel: Avdelningsdörr i kontorsmiljö
Dörren
Avdelningsdörr i kontorsmiljö.
Därför 7600
- Hakregel med igenhållande fallkolv
- Utpassage genom trycke (split-funktion)
- Stöd för dörrautomatik
- Brandklass E/EI 120.
- Öppnas lika lätt oavsett listtryck.
Konfiguration
Hookbolt split höger eller vänster: insidans trycke drar in hakregel och fallkolv.
Säkerhetsnivå
Låsklass 2B. Upp till RC6.
Tillbehör
Styrenhet CU Mini, CU1 eller CU2. Nödbeslag 793, 794 eller 795.

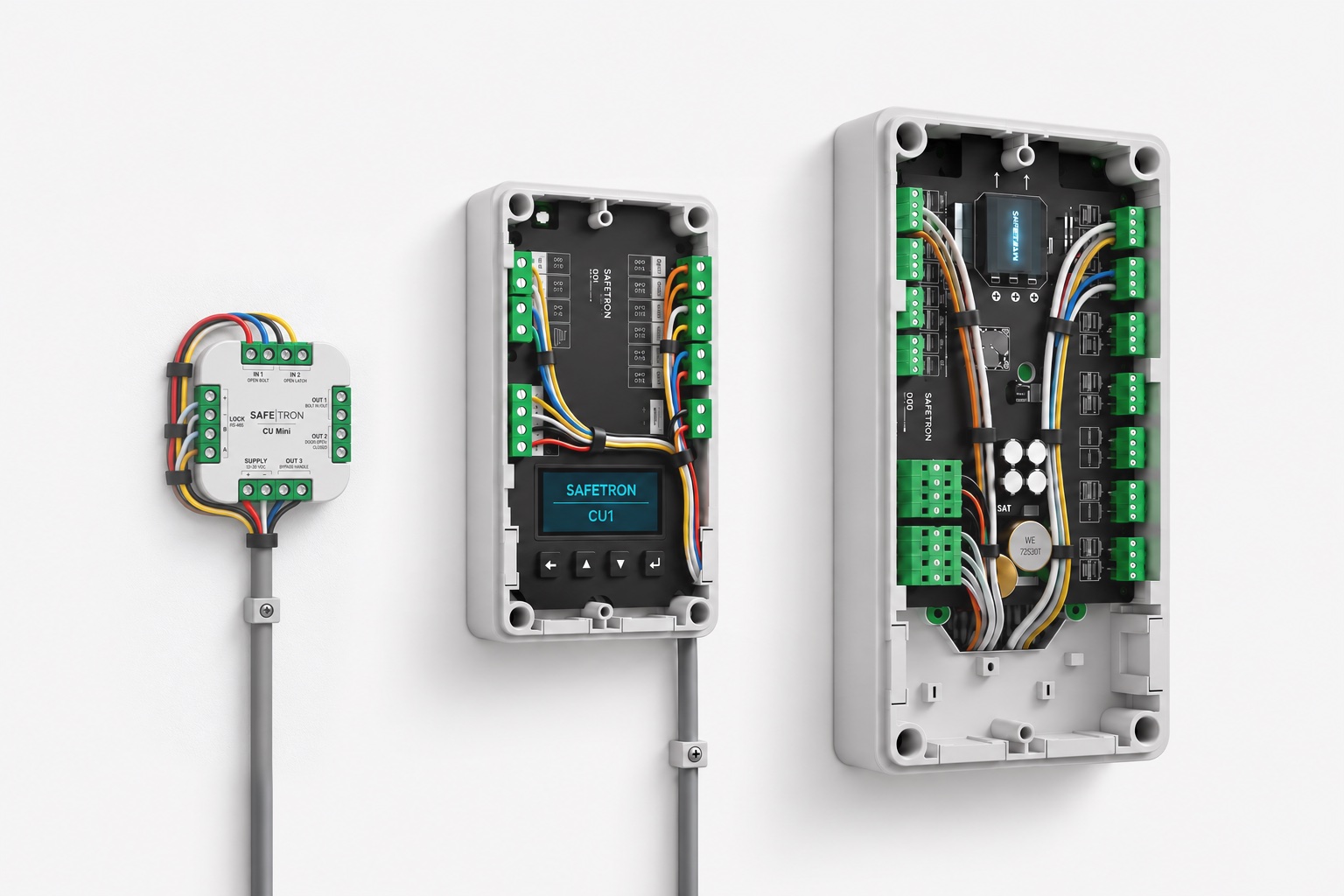

Styrning efter dörrens förutsättningar
Motorlåsen i 7000-serien kan styras med CU Mini, CU1 eller CU2. Valet av styrenhet anpassas efter dörrmiljöns krav på säkerhet, funktion och komplexitet.
Från enkel och kostnadseffektiv styrning till fullt programmerbara lösningar för avancerade dörrmiljöer ger samtliga alternativ samma mekaniska prestanda. Det gör att styrningen kan väljas efter dörrens faktiska behov – utan att kompromissa med låsets mekaniska egenskaper.
| Styrenhet | Ingångar | Utgångar | Antal lås | Krypterad |
|---|---|---|---|---|
| CU Mini | 2 | 3 | 1 | Nej |
| CU1 | 4 | 6 | 1 | Ja |
| CU2 | 8 | 12 | 5 | Ja |

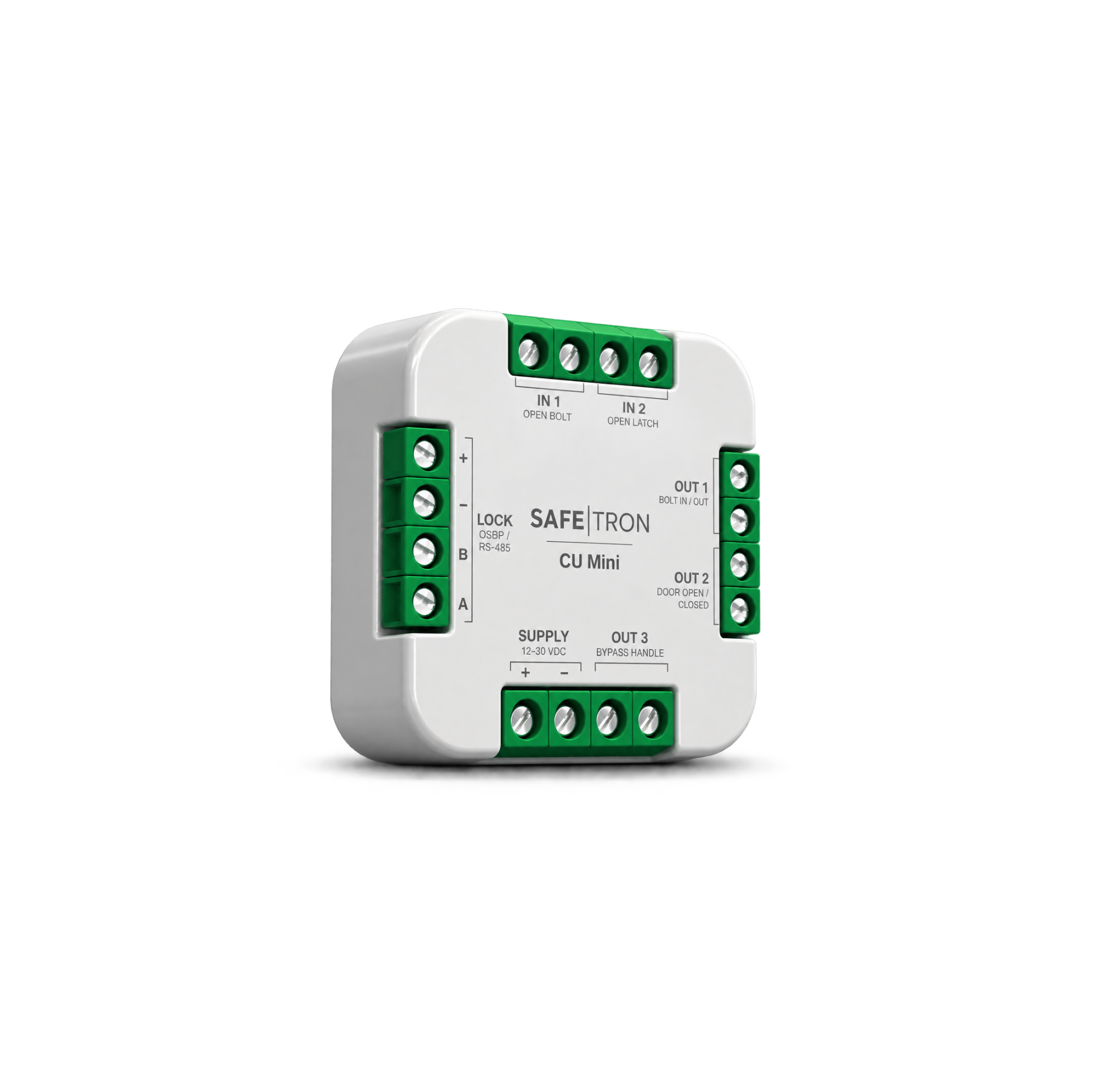

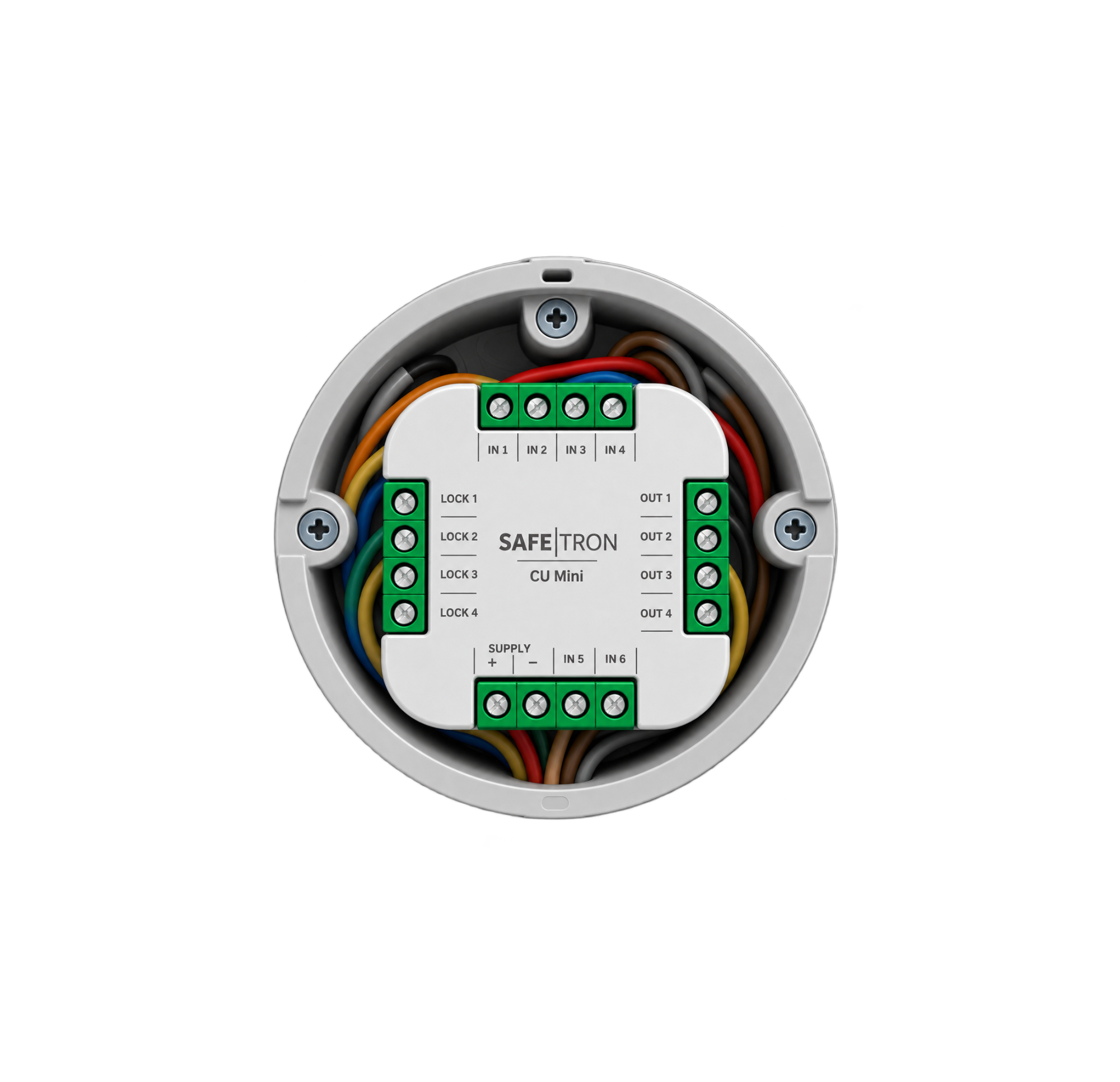

Styrenhet CU Mini
| Ingångar | Utgångar | Antal lås | Krypterad | Maximal låsklass |
|---|---|---|---|---|
| 2 | 3 | 1 | Nej | Låsklass 2B |
Kompakt och okrypterad styrenhet med grundfunktionerna, upp till låsklass 2B. Två ingångar för aktivering av hakregel och fallkolv, och tre utgångar för regelläge, dörrstatus och bypass (trycke).
| Funktion | Beskrivning |
|---|---|
| Aktivering | Hakregel |
| Aktivering | Fallkolv |
| Utgång | Regel ute/inne |
| Utgång | Dörr öppen/stängd |
| Utgång | Bypass (trycke) |

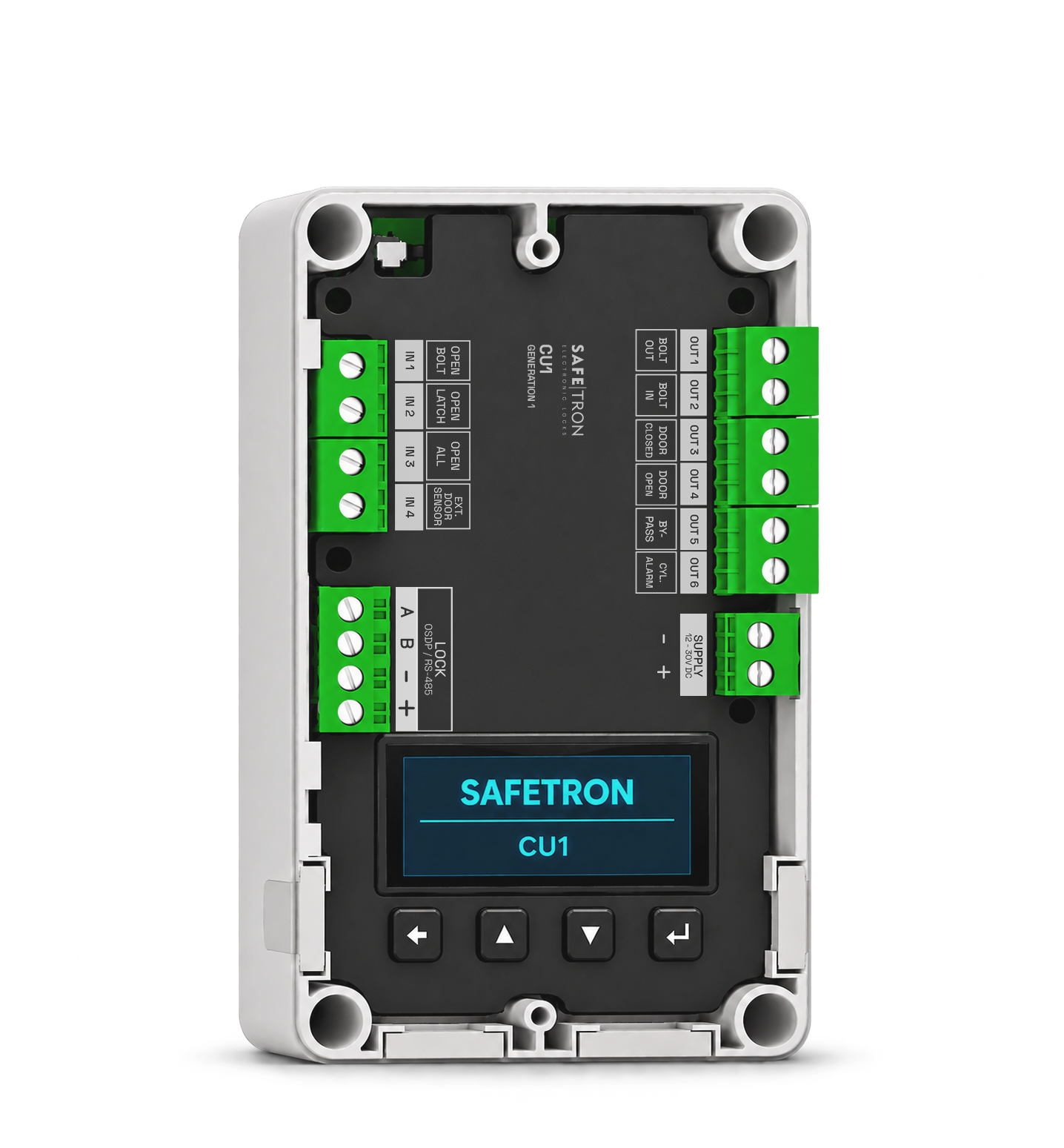

Styrenhet CU1
| Ingångar | Utgångar | Antal lås | Krypterad | Maximal låsklass |
|---|---|---|---|---|
| 4 | 6 | 1 | Ja | Låsklass 5 |
Programmerbar styrenhet för ett motorlås som ingår i 7000-seriens kompletta satsförpackningar. Fyra ingångar och sex utgångar, krypterad, upp till låsklass 5. Färdiga profiler och stöd för dörrautomatik, brandlarmsstyrning och återinrymning.

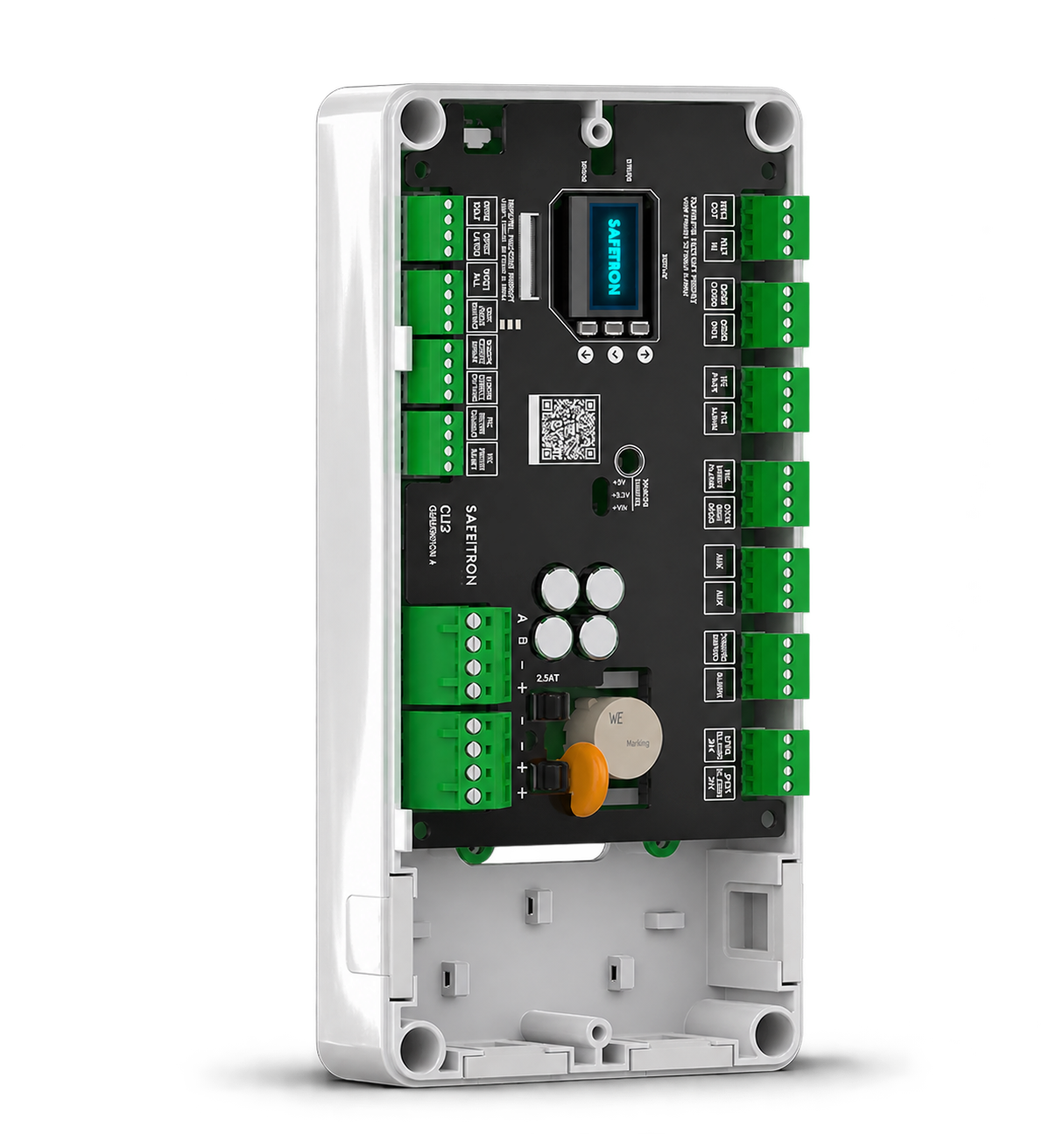

Styrenhet CU2
| Ingångar | Utgångar | Antal lås | Krypterad | Maximal låsklass |
| 8 | 12 | 5 | Ja | Låsklass 2B-5 |
Den mest avancerade styrenheten – upp till fem motorlås med åtta programmerbara ingångar och tolv programmerbara utgångar, krypterad, upp till låsklass 5. Utökad hantering av dörrautomatik som samlar logiken mellan motorlås, passersystem, armbågskontakter och dörrautomatik.

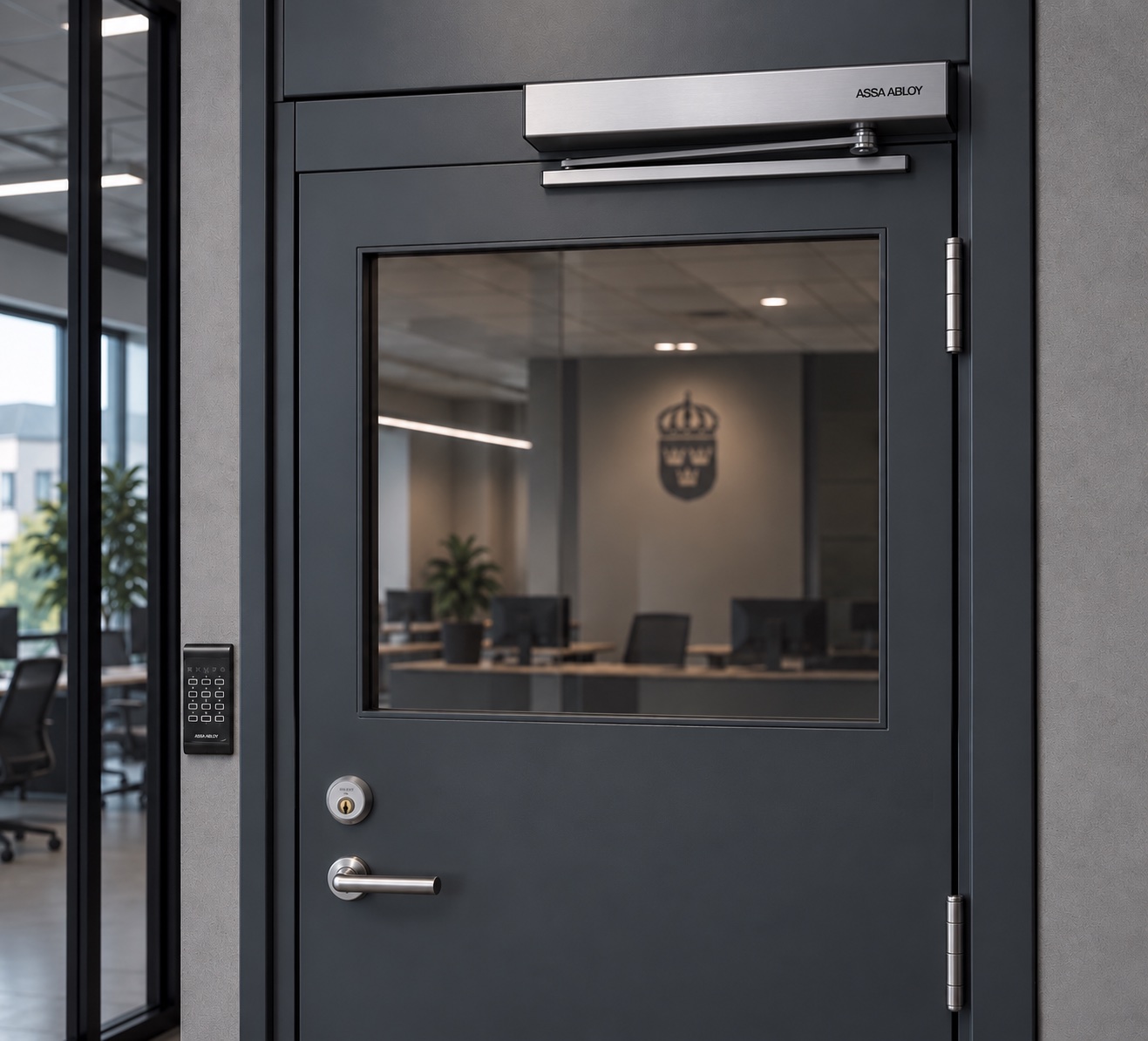

Ny hantering av dörrautomatik i CU2

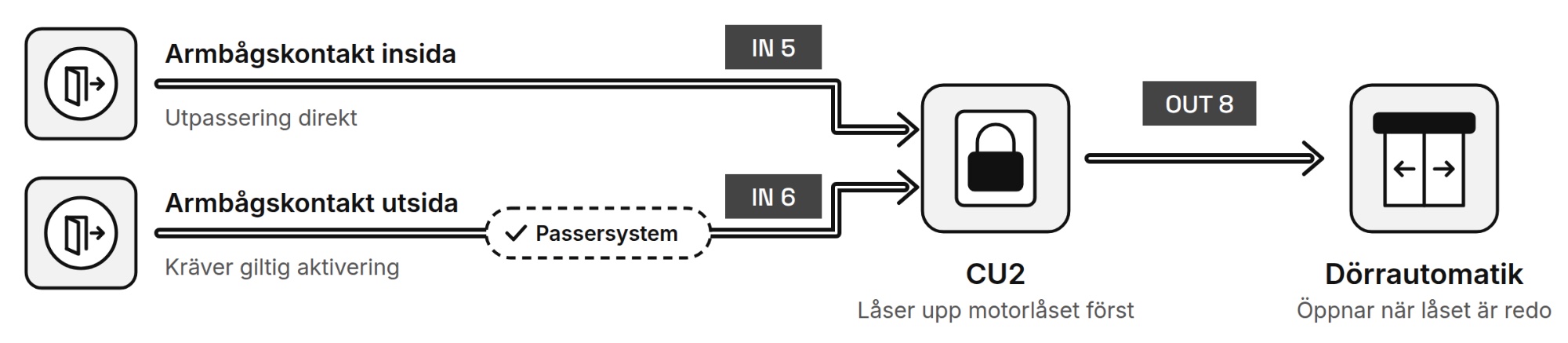

Med CU2 ansluts armbågskontakterna direkt till styrenheten, medan dörrautomatiken endast behöver strömförsörjning och en aktiveringskabel från CU2.
Utpassering via armbågskontakt: CU2 låser först upp hakregeln och frigör fallkolven, därefter aktiveras dörrautomatiken. Vid inpassering via armbågskontakt krävs först en giltig aktiveringssignal från passersystemet innan motsvarande öppningssekvens kan genomföras.
CU2 säkerställer därmed att motorlåset alltid är upplåst och redo innan dörrautomatiken får öppna dörren. Säkerhetslogiken flyttas från dörrautomatiken till styrenheten vilket förenklar installation, kabeldragning och gränsdragning – samtidigt som säkerhetskritisk styrning kan hållas på säker sida.
Funktionen kan konfigureras genom ett stort antal variabler, t.ex. att armbågskontakten behöver hållas intryckt i X sekunder innan aktivering eller att insida också kräver giltig aktivering från passersystem.
Resultatet är säkrare och bättre hantering av låsstyrning i kombination med dörrautomatik – och en tydligare gränsdragning mellan låsstyrning och dörrautomatik.
